Vraag naar trillingsvrije funderingstechnieken groeit

Bij het realiseren van funderingen is conventioneel heiwerk niet altijd een optie. Daarom is er steeds meer vraag naar trillingvrije funderingstechnieken. Foundiz, specialist in machines voor funderingstechnieken, biedt verschillende oplossingen.
Twee diepwandkranen met hydrofrees, gebruikt voor hardere bodemtypen. Links de SC130, rechts de SC135.

Trillingsvrije funderingstechnieken zijn soms nodig als er gebouwd wordt in de nabijheid van belangrijke leidingen, kwetsbare gebouwen of gevoelige meetapparatuur. De technieken die dit mogelijk maken ontwikkelen zich razendsnel. Bij Foundiz zijn ze al jarenlang gespecialiseerd in alle mogelijke machines voor funderingstechnieken.

Een van de vooraanstaande merken op het gebied van funderingsmachines voor trillingsvrije funderingstechnieken is Soilmec. In Nederland, België en de Baltische Staten wordt dit merk geïmporteerd door Foundiz. Patrick van der Schaaf van Foundiz is enthousiast over het merk.

‘Soilmec levert funderingsmachines voor diverse geschroefde trillingsvrije paalsystemen. De mogelijkheden zijn talrijk zoals middelgrote machines voor de uitvoering van avegaarpalen en buisschroefpalen tot zwaarder uitgevoerde machines voor het schroeven van grondverdringende paalsystemen en andere speciale funderingstechnieken.’

Een stationaire betonmixer op rups.

Indrukwekkend

Soilmec is ook gespecialiseerd in machines voor specialistische funderingstechnieken. ‘Dat kunnen compacte funderingsmachines zijn, maar ook indrukwekkende ankerboormachines of machines voor het uitvoeren van jet-grouting. Een van de meest indrukwekkende machines in ons gamma is de Soilmec SC-130 HD. Dat is een forse heavy duty hijskraan die kan worden uitgerust met een bodemfrees, ook wel hydrocutter genoemd, of een diepwandgrijper die gebruikt wordt voor de realisatie van diepwanden: sleuven die in de bodem worden gefreesd of gegraven en daarna worden gevuld met beton. Met deze machine, die een diepte van 120 meter kan bereiken, kan met behulp van zo’n hydrocutter ook in hardere bodemsoorten een diepwand worden vervaardigd.’

Zware jongens, deze Soilmec SC 70 damwandkranen met grijper.

Een ander specialisme van Foundiz zijn groutpompen. Van der Schaaf: ‘Wij leveren een brede range van grouting equipment van fabrikant STA Srl. Deze machines waarmee groutmengsels kunnen worden aangemaakt en verpompt, kunnen worden ingezet voor uiteenlopende toepassingen zoals het vervaardigen van schroefinjectiepalen, groutankers, groutkolommen, jetgrouting en geothermische boringen.’

Soil Mixing

Daarnaast levert Foundiz ook pompen die kunnen worden gebruikt voor de realisatie van cutter soil mixing wanden. ‘Dat is een techniek waarbij je de grond gebruikt door hem te mengen met cement. Een andere techniek is chemische bodeminjectie ten behoeve van het stabiliseren van grondlichamen of voor het vervaardigen van waterafsluitende lagen. Ook daarvoor leveren wij speciale equipment.’

De STA-installaties zijn volautomatisch verkrijgbaar en staan bekend om hun gebruiksgemak en betrouwbaarheid. Voor de uitvoering van schroefpalen levert Foundiz ook mobiele betonpompen op rupsbanden van het merk MECBO en stationaire betonmixers op rups die weer handig zijn voor de uitvoering van vibropalen. Naast de funderingtechnieken waarbij palen of kerende wanden van beton worden vervaardigd levert Foundiz ook damwanddrukmachines voor het aanbrengen van stalen damwanden. Voor locaties waar trillen of heien niet is toegestaan levert Foundiz drukmachines van fabrikant Dawson Construction Plant.

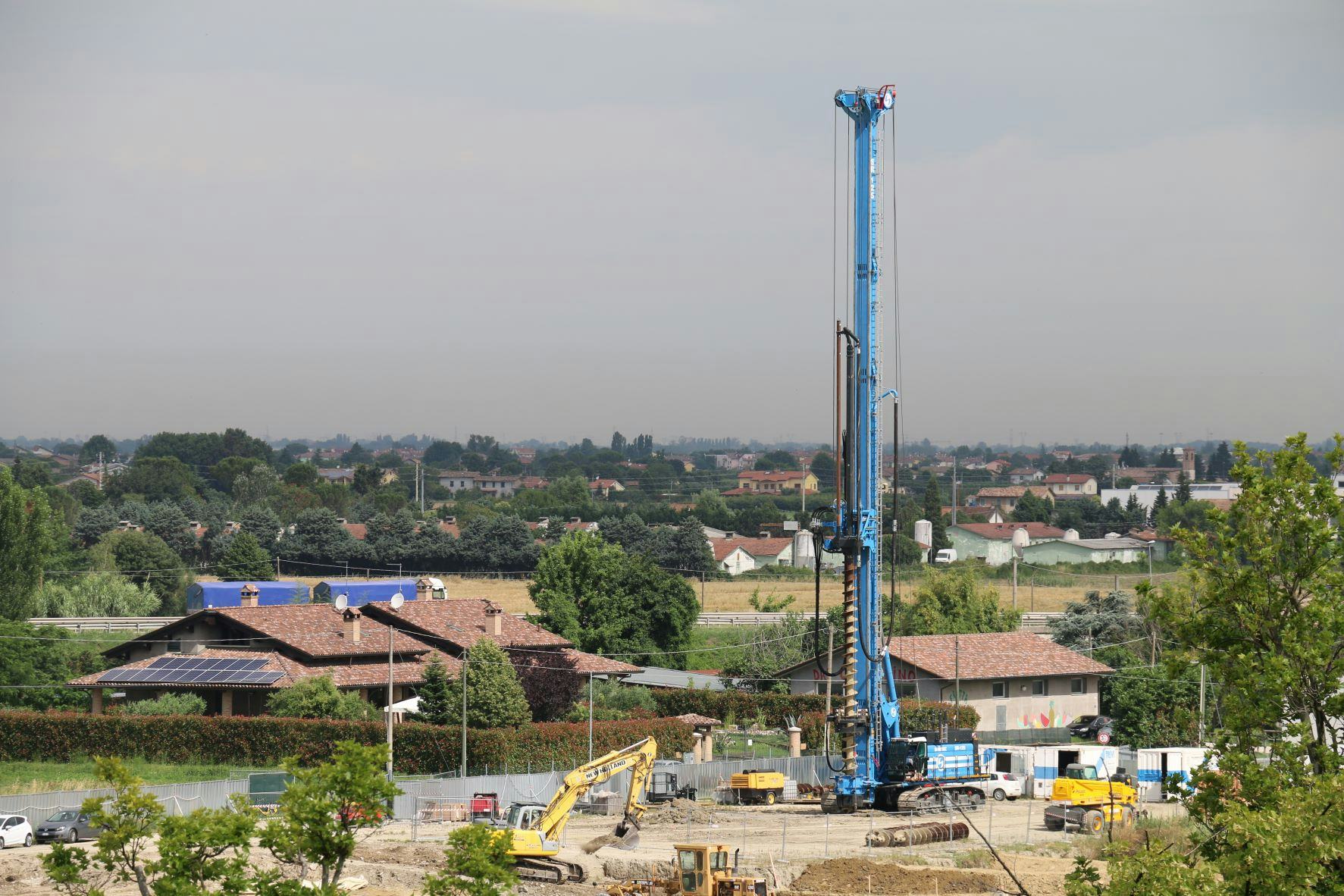

Een SR-125 boorkraan.

Groutanker

Het is, zo erkent Van der Schaaf, een duizelingwekkende hoeveelheid informatie. ‘Er zijn heel veel verschillende technieken en bijbehorende funderingsmachines, maar funderingstechniek is nu eenmaal een complexe zaak. En als het eenmaal klaar is zie je niet eens hoeveel kennis erachter schuilgaat, want alles zit onder de grond. Funderingstechniek komt helaas meestal pas in de belangstelling als er iets verkeerd gaat, zoals een damwand die verzakt of een bouwproject dat vertraging oplevert. Met de juiste kennis en vooral het juiste equipment is dat echter niet nodig.’

Van der Schaaf legt uit dat aan elk project een uitgebreid onderzoek door een geotechnisch adviesbureau voorafgaat. ‘Zij rekenen voor ieder project uit wat de meest geschikte oplossing is. Voor groutankers wordt de benodigde trekkracht berekend en voor damwandconstructies bijvoorbeeld het benodigde weerstandsmoment. Daarna wordt gekeken welke type groutanker of damwandprofiel daar het beste bij past.’ Net zo belangrijk is het dan om in de praktijk te controleren of de uitvoering klopt met het ontwerp. Zo levert Soilmec het zogeheten ‘Drilling Mate System’, afgekort DMS. Dit systeem meet alle belangrijke parameters tijdens het uitvoeringsproces.

Een groutpomp wordt gebruikt voor tal van funderingstechnieken, zoals groutankers en schroefinjectiepalen.

Bij het maken van een groutanker wordt een holle buis in de grond gebracht. Daardoor wordt dan een mengsel van water en cement onder hoge druk in de bodem geïnjecteerd waarbij de ankerstang wordt achtergelaten en na verharding wordt afgespannen. Het is belangrijk om tijdens dit proces onder andere boortijd, boordiepte, groutverbruik, groutdruk etc. te meten en te registeren. Dat gebeurt dus met dit DMS systeem.  ‘Bij kademuren of landhoofden kan zo’n groutanker tot wel 60 meter lang zijn’, zegt Van der Schaaf. ‘Het is echt een technisch hoogstandje. Ik denk niet dat veel mensen daarbij stilstaan.’

Verhuur

Naast de verkoop van deze machines heeft Foundiz ook een verhuurtak, Foundiz Rentals genaamd. ‘We hebben onze verhuurvloot uitgebreid met verschillende funderingsmachines voor de uitvoering van trillingsvrije technieken. We hebben onlangs een 90-tons funderingsmachine in gebruik genomen waarmee trillingsvrije schroefpalen kunnen worden uitgevoerd. Daarnaast kunnen we deze machine uitrusten met een hydraulische damwandrukker.’

Een andere toevoeging van de verhuurvloot is de ultracompacte funderingsmachine van het type Beretta T21-E. ‘Met deze machine kunnen micropalen en verticale ankers worden geschroefd op moeilijk bereikbare locaties. Denk hierbij aan inpandige werkzaamheden of bijvoorbeeld onder bruggen of in kelders. De T21-E is volledig elektrisch aangedreven dus emissieloos’, voegt Van der Schaaf toe. De T21-E boormachine wordt verhuurd in combinatie met een compacte STA groutmenginstallatie.

Dit artikel is gesponsord door Foundiz.
